高速多點激光位移傳感器HL-D3-NEW
· 切勿違反使用說明書記載的操作方法。不按規定的步驟控制或調整本產品，可能會遭受危險的激光照射。
· 本產品上貼著各項內容的標簽。請依據標簽內容妥善處理。(產品包裝中也附帶英文標簽)
?HL-D301B
本產品為JIS標準 2級、IEC／FDA標準 2級的激光產品。該產品存在一定危險，請勿直視激光或通過透鏡等觀察光學系統進行觀察。
|
?HL-D301C
本產品為JIS標準 3級R、IEC／FDA標準 3級R的激光產品。該產品具有危險性，請勿觀察或接觸激光的直射光束或反射光束。
|
· 本產品的規格雖然不屬于日本“外匯法及外國貿易法”所規定的限制出口的物品，但是將本產品帶出日本時，請預先辦理本公司發行的非限制出口物品的證明書等必要手續。
傳感器
|
種類 |
擴散反射型 |
||||
|
型號 |
HL-D301B |
HL-D301C |
|||
|
測量中心距離 |
50mm |
||||
|
高度測量范圍(Z軸) |
±10mm |
||||
|
測量寬度(X軸) |
近點 |
11.5mm |
|||
|
測量中心 |
12.5mm |
||||
|
遠點 |
12.5mm |
||||
|
輸出單位 |
高度方向(Z軸) |
0.1μm |
|||
|
寬度方向(X軸) |
1μm(注2) |
||||
|
分辨率 |
高度方向(Z軸) |
1μm(注3) |
|||
|
寬度方向(X軸) |
5μm(注2)(注4) |
||||
|
直線性(注5) |
高度方向(Z軸) |
±0.1% F.S. |
|||
|
溫度特性 |
0.02% F.S./℃ |
||||
|
光源 |
|
紅色半導體激光(投光峰波長度：658nm) |
|||
|
輸出 |
最大輸出：1mW |
最大輸出：5mW |
|||
|
激光級別 |
2級(IEC/JIS/FDA、Laser Notice No.50) |
3級R(IEC/JIS/FDA、Laser Notice No.50) |
|||
|
光束形狀(注6) |
50μm×15mm |
||||
|
受光元件 |
CMOS 2維圖像傳感器 |
||||
|
指示燈 |
激光放射 |
綠色發光二極管 |
|||
|
測量范圍 |
黃色發光二極管 |
||||
|
環境性能 |
保護構造 |
IP67(連接器部除外) |
|||
|
使用環境 |
0?45℃(注意不可結露、結冰) |
||||
|
使用環境 |
35%?85%RH |
||||
|
使用環境 |
白熾燈：受光面照度3,000Rx以下 |
||||
|
耐振動 |
頻率10?55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時 |
||||
|
耐沖擊 |
加速度196m/s2 (約20G) X,Y和Z方向各3次 |
||||
|
電纜 |
帶連接器橡皮電纜 長0.5m |
||||
|
電纜延長 |
用可選電纜(另售) |
||||
|
材質 |
本體外殼，本體外罩：鋁合金、 |
||||
|
重量 |
約500g(含電纜部) |
||||
|
附件 |
激光警告標簽：1套 |
||||
|
(注1): |
當未指定測量條件時，與控制器相連接，電源電壓：24V DC、周圍溫度：20℃，計測模式：多段分割光量調整模式(調整單位：寬度100μm)，單位受光時間：100μs，移動平均次數：64次，測量中心距離，對象物體：白色擴散物體(本公司基準物體)。 |
||||
|
(注2): |
與Ver2.0以上的控制器相連接時的數值。 |
||||
|
(注3): |
測量中心距離處，整個測量寬度的高度平均的數值。 |
||||
|
(注4): |
在邊緣位置(下降沿邊緣)對針規R面進行測量后所得出的值。 |
||||
|
(注5): |
測量寬度方向的測量中心位置的高度時，表示相對于高度測量范圍(滿量程)的理想直線的誤差值，規格為高度測量范圍±7.5mm以內的值。 |
||||
|
(注6): |
為測量中心距離處的直徑值，使用中心光強度的1/e2(約13.5%)定義這些值。如果定義范圍外有光泄漏，并且檢測點外圍的反射率高于檢測點本身，則結果可能會受到影響。 |
||||

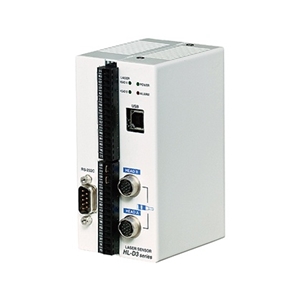

控制器
|
型號 |
HL-D3C |
|
|
適用檢測頭 |
HL-D301B、HL-D301C |
|
|
可連接檢測頭數量 |
最多2個 |
|
|
電源電壓 |
24V DC±10％ 含脈動0.5V(P-P) |
|
|
消耗電流 |
1A以下(連接2個檢測頭時) |
|
|
取樣周期 |
根據計測模式及設定條件而定 |
|
|
判定 |
|
N通道FET·漏極開路 |
|
輸出動作 |
輸出動作時開路(可切換) |
|
|
短路保護 |
配備 |
|
|
ALARM |
|
N通道FET·漏極開路 |
|
輸出動作 |
發生報警時開路(可切換) |
|
|
線路保護 |
配備 |
|
|
外部 |
|
光耦絕緣輸入 |
|
輸入動作 |
與外部絕緣COM(－)短接時ON，斷開時OFF |
|
|
外加電壓 |
30V DC以下(漏電流：0.1mA以下) |
|
|
激光 |
|
光耦絕緣輸入 |
|
輸入動作 |
與外部絕緣COM(－)短接時激光投光，斷開時激光停止投光 |
|
|
外加電壓 |
30V DC以下(漏電流：0.1mA以下) |
|
|
零設 |
|
光耦絕緣輸入 |
|
輸入動作 |
與外部絕緣COM(－)短接時ON，斷開時OFF |
|
|
外加電壓 |
30V DC以下(漏電流：0.1mA以下) |
|
|
同步 |
|
光耦絕緣輸入 |
|
輸入動作 |
與外部絕緣COM(－)短接時ON，斷開時OFF |
|
|
外加電壓 |
30V DC以下(漏電流：0.1mA以下) |
|
|
復位 |
|
光耦絕緣輸入 |
|
輸入動作 |
與外部絕緣COM(－)短接時ON，斷開時OFF |
|
|
外加電壓 |
30V DC以下(漏電流：0.1mA以下) |
|
|
RS-232C |
波特率：9,600、19,200、38,400、57,600、115,200bps (注5)、數據長：8bit、 |
|
|
USB接口 |
依據USB2.0全速(USB1.1兼容) |
|
|
設定/測量值監視 |
HL-D3SMI(附件)或專用API |
|
|
指 |
電源指示燈 |
綠色發光二極管 |
|
檢測頭A |
綠色發光二極管 |
|
|
檢測頭B |
綠色發光二極管 |
|
|
報警 |
紅色發光二極管 |
|
|
環 |
使用環境 |
0?50℃(注意不可結露、結冰)、存儲時：-20?70℃ |
|
使用環境 |
35?85%RH、保存時：35?85%RH |
|
|
耐振動 |
頻率 10?55Hz(周期1分) 雙振幅0.75mm X,Y和Z方向各30分鐘 |
|
|
耐沖擊 |
加速度 196m/s(2 約20G) X,Y和Z方向各3次 |
|
|
材質 |
外殼部：鋁合金 |
|
|
重量 |
約300g |
|
|
附件 |
HL-D3安裝CD-ROM(HL-D3SMI，包括用戶手冊)、使用說明書、USB電纜2m |
|
(注1)當未指定測量條件時，與檢測頭相連接，電源電壓：24V DC，周圍溫度：20℃，計測模式：多段分割光量調整模式(調整單位：寬度100μm)，單位受光時間：100μs，移動平均次數：64次，測量中心距離，對象物體：白色擴散物體(本公司基準物體)。
(注2)：計測模式：多段分割光量調整模式，單檢測頭測量，各測量范圍：最大，光量調整次數：0次(連續)，判定輸出：使用雙輸出時的值。
(注3)：計測模式：統一同步模式，雙檢測頭測量，各測量范圍：最小，無OUT運算，通過緩沖功能獲得位移形狀波形數據時的值。
(注4)：計測模式：多點位移模式，單檢測頭測量，單位受光時間：40μs、光量調整次數：0次(連續)，設定位置數：2處，無寬單元，判定輸出：使用雙輸出時的值。
(注5)：2013年9月以后生產部分規格變更。
